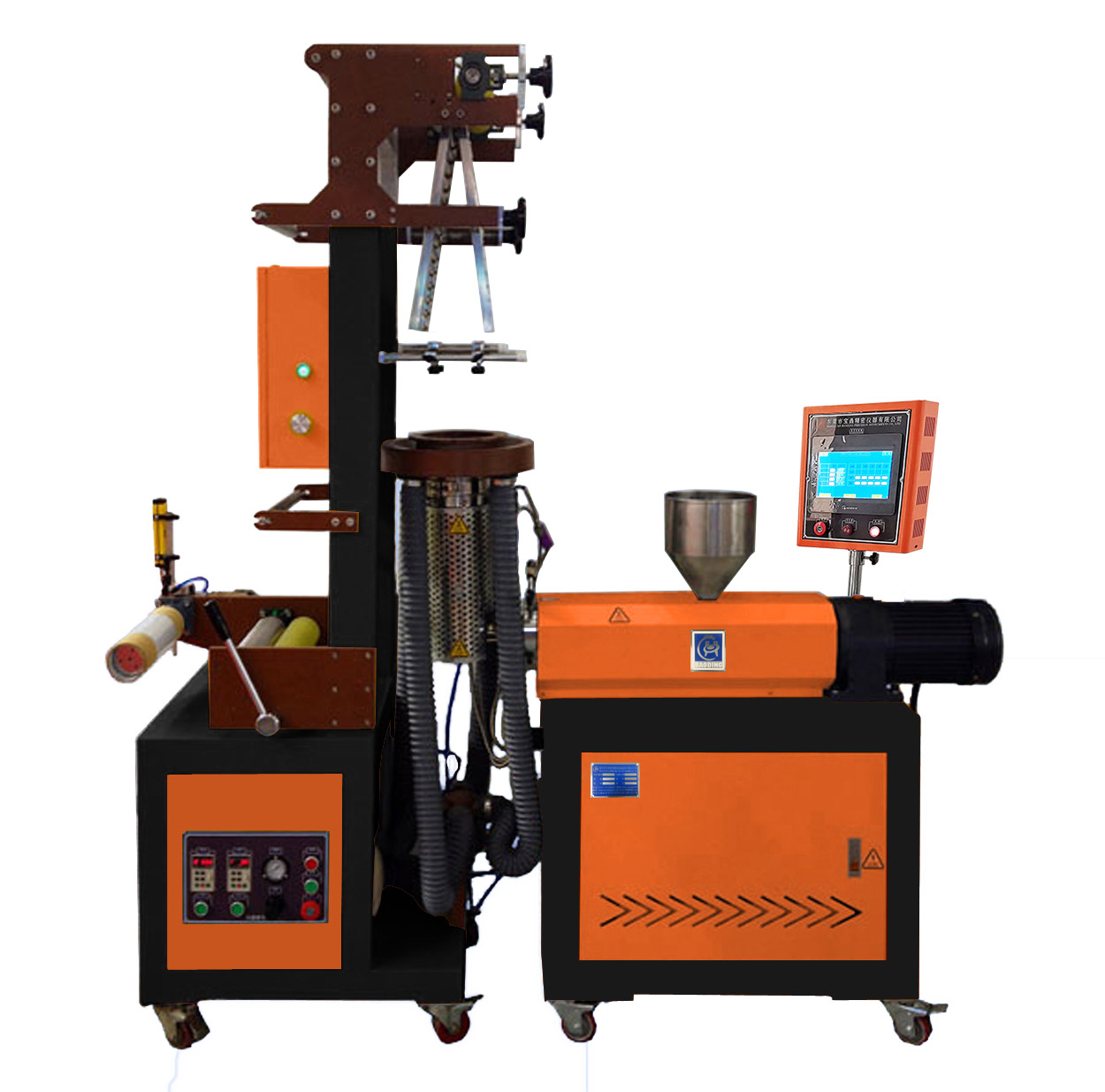

實驗室小型吹膜機的用途、原理、工藝圖
一、用 途
擠出吹膜是指在一定溫度,一定剪切力的作用下使塑膠熔體連續的通過口模被擠出,由壓縮空氣吹脹,風環冷卻和變頻牽引而獲得的雙折塑膠薄膜的工藝過程。本機主要用于檢測聚合物材料的吹膜可行性和材料內的膠質狀況,以及有色分散物、控制混合物、擠出物的分散性。
二、原 理
吹塑的實質是在擠出的型坯內通過壓縮空氣吹脹成型的。吹塑成型時基于高聚合物的分子量高,分子間力大而具有的可塑性和成膜性能。在擠出機的前端安裝吹塑口模,粘流態的塑膠從螺桿機口模擠出成管坯后被機頭底部通入的壓縮空氣均勻的吹脹成較大的管膜,膨脹的管膜在向上被牽引的過程中,被縱向拉伸并逐漸冷卻,經人字板夾平和牽引輥牽引,形成一定折徑的塑膠薄膜,最后被收卷繞成雙折膜卷。
三、吹塑薄膜工藝示意圖
1、擠出料筒 2、過濾網 3、多孔板 4、風環 5、芯模
6、冷凝線 7、導輥 8、橡膠夾輥 9、夾送輥 10、不銹鋼夾輥(被動)
11、處理棒 12、導輥 13、均衡張緊輥 14、收卷輥 15、模環
16、模頭 17、空氣入口 18、加熱器 19、樹脂 20、膜管
